产品概述
讯维手机竖屏旋转器是一款高性能的手机同屏旋转器，内部采用高速图片处理芯片，其主要功能是将手机图像内容实时、同步的显示到高清竖屏显示单元上。 KS-TN702也可以输入多信号信号，对各种格式的信号进行格式转换及倍线处理成1920*1080@60Hz的HDMI信号输出，并可设置对所有信号都进行90、180、270度旋转。

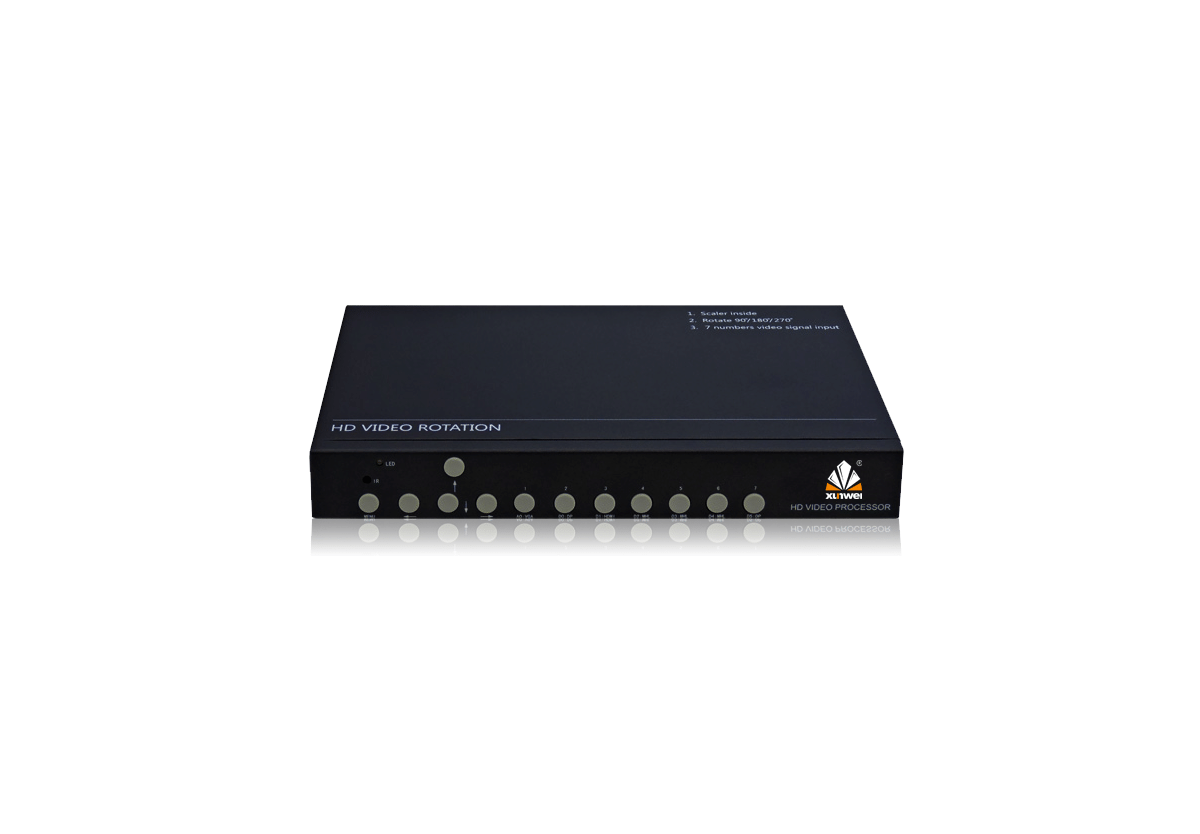

产品图片
-
![手机竖屏旋转器]()

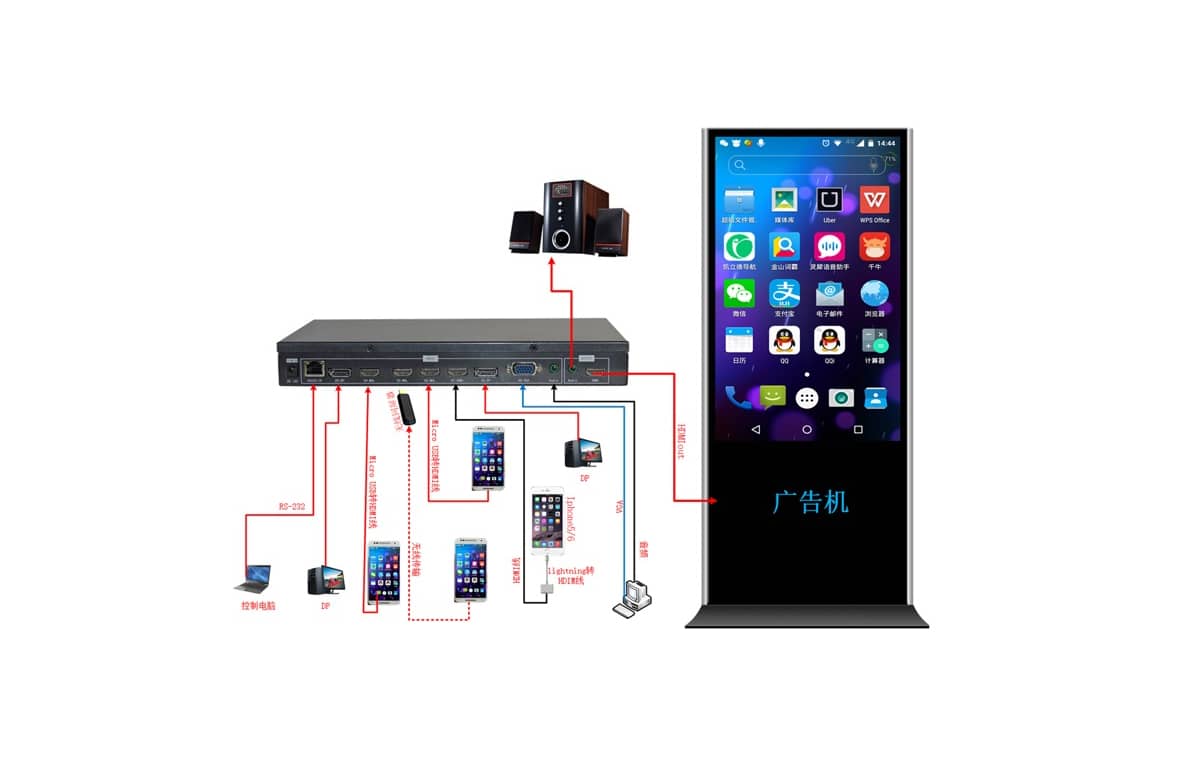

产品拓扑图![手机竖屏旋转器拓扑图]()
产品特性
-
输入信号
支持1路VGA、2路DP（DisplayPort）、4路HDMI、1路Audio(绑定VGA信号)信号输入，输入信号最高可以支持3840*2160@60Hz,并向下兼容。 -
手机MHL输入功能
3路HDMI端口直接支持MHL信号输入，通过MHL转HDMI连接线连接手机，可以直接显示手机输出的图像，实现该功能需要手机支持MHL功能。 -
输出信号
1路HDMI 1.3和1路Audio立体声音频输出，输出分辨率1920x1080@60Hz。 -
切换功能
通过遥控器、机箱按键可以切换任何一个输入信号转换成HDMI信号输出至显示单元，并实现影、音同步切换。 -
倍线功能
不同分辨率、不同刷新率以及VGA、DP、HDMI、MHL不同格式的信号，通过设备倍线功能转换固定的HDMI信号和固定的分辨率输出，输出分辨率1920x1080@60Hz。 -
图像旋转功能
通过红外遥控、机箱按键实现图像90度、180度、270度旋转，用于某些需要图像旋转的特定场所。 -
控制方式
通过红外遥控、机箱按键、RS-232串口可以控制图像的切换、图像旋转、分辨率切换功能，操作简单、方便。
规格参数
产品型号
XW-XZ800
信号输入
VGAx1，DPx2，HDMIx4
信号输出
HDMIx1
音频输入
Audiox1，3.5mm耳机接口，支持左、右声道立体声，绑定VGA视频信号
音频输出
Audiox1，3.5mm耳机接口，支持左、右声道立体声
输出分辨率
1920x1080P@60Hz
控制方式
红外遥控、机箱按键、RS-232串口
供电及功耗
DC12V，15W
工作温度
0-60℃
尺寸
280mm（长）x170mm（宽）x35mm（高）
备注：
*以上页面中的产品图片及屏幕内容仅作示意参考;
*实物产品效果（包括但不限于外观、颜色、尺寸）和屏幕显示内容（包括但不限于背景、UI、配图）可能略有差异，请以销售实物为准;
*为提供尽可能准确的产品信息、规格参数、产品特性，讯维可能实时调整和修订以上页面中的文字表述、图片效果等内容；
*由于产品批次和生产供应因素实时变化，如遇确有进行上述修改和调整必要的情形，恕不专门通知；
*如你未能在本网站找到想要的型号及产品，请咨询我们客服人员;
*借助讯维产品、应用方案，您可以获得比其他公司更全面、更有效的方式来协助和管理您的工程，并降低工程中重复建设及品质的风险。
*讯维可量身为您定制开发产品，也可为 OEM 渠道商提供中性包装产品及服务;
*讯维销售服务热线：400-6269-808
本产品通过CCC、CE 合格评定
