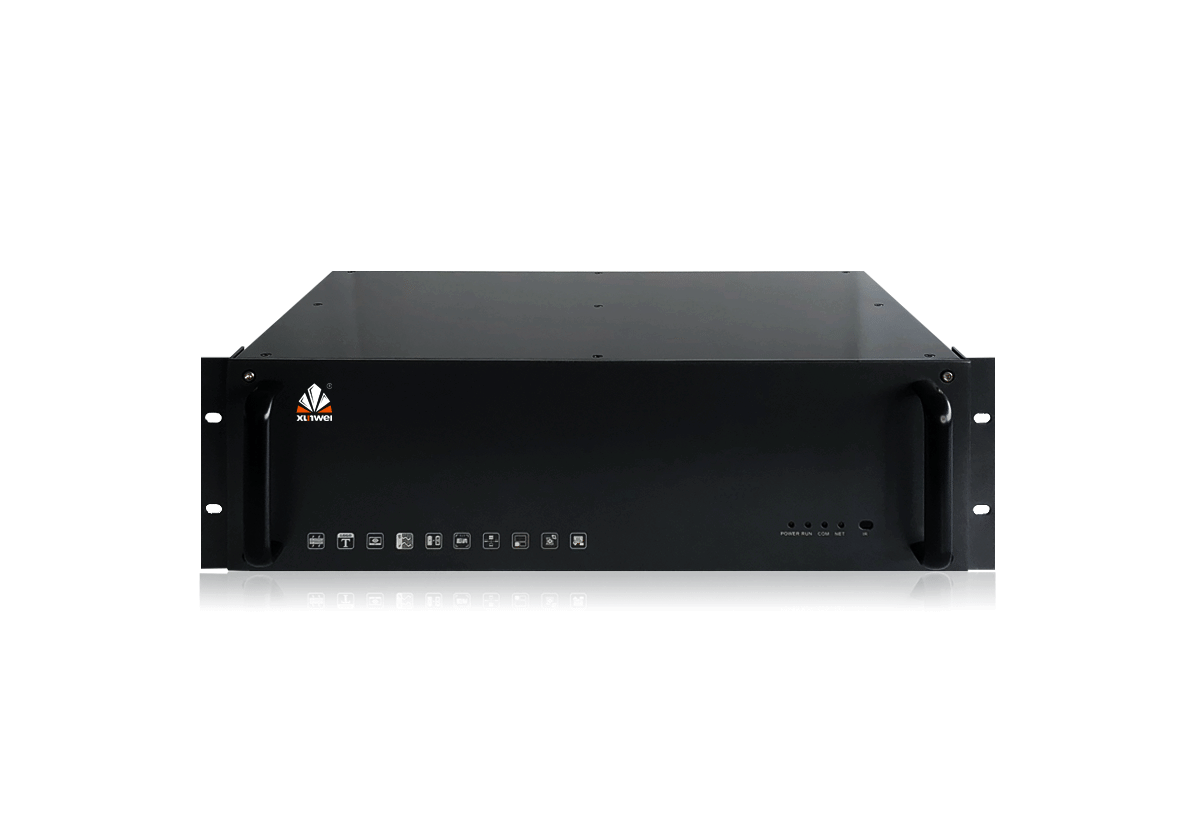

多屏拼接处理器 3U主机
-
![3U系列拼接处理主机]()
产品拓扑图![3U系列拼接处理主机拓扑图]()
-
信号输入
最大支持4路卡槽，最大支持16路HDMI、DVI、VGA、CVBS、双绞线、YPbPr等接口形式作为输入。 -
信号输出
最大支持4路卡槽，最大支持16路HDMI、DVI、VGA、CVBS、双绞线、YPbPr等接口形式作为输出。
-
纯硬件设计
纯硬件设计，采用高速FPGA处理芯片，每路信号实时处理，图像处理性能优异，不含任何操作系统，避免了死机，蓝屏，病毒等常见问题的困扰。
-
模块化设计
所有板卡全采用插卡式设计提供了多种不同种类的板卡以及不同规模的机箱， 用户可以根据需求进行任意配置，节约成本，同时N+1冗余电源以及板卡热插拔设计进一步的保证了设备的稳定工作。
-
IP流媒体接入
支持IP流媒体接入功能，支持H.264/H.265编码标准，支持标准RTSP协议，单网口解码能力支持2路1080P@60Hz、4路1080P@30Hz、9路720P、16路D1。
-
超强功能
支持字符叠加功能；支持信号无缝切换，完全不黑屏、不蓝屏、不闪屏；支持场景的保存与读取、场景自动轮询。
-
信号检测
支持输入、输出信号自检测，可实时检测当前设备的工作状态，可通过对应的信号指示灯快速判断设备运行状态是否正常。
-
可视化控制软件
采用交互式可视化控制软件，支持输入、输出全通道蜂窝式预监回显功能，控制软件可以实时看到输入信号源及大屏显示，实现所有输入输出信号毫秒极延迟回显，无需另配显示器。
-
图像调节
分辨率实时全兼容技术，支持各自通道不同分辨率输出，输出分辨率支持自定义；支持颜色、亮度等参数调整，能配合显示单元做颜色的统一调整。
-
设备监测
支持实时监测机箱内部、CPU工作温度、风扇转数及所有输入输出通道状态，并在管理软件界面上实时动态显示及预警。
产品型号
XW-ZXH1616
输入路数
最大16路
输出路数
最大16路
信号插槽
8个
预监插槽
1个
主控插槽
1个
插槽共享
支持板卡混插，共享插槽，任意插槽可做为输入插槽
输入信号类型
HDMI、DVI、VGA、CVBS、双绞线、YPbPr、IP
输出信号类型
HDMI、DVI、VGA、CVBS、双绞线、YPbPr
单卡路数
4路
控制方式
面板、红外、RS232、TCP/IP
开窗能力
单路最大4窗，单卡最大16窗
功能
信号切换、信号预监回显、字符叠加
电源
200Wx1+冗余x1
供电
AC90～264V 60Hz
工作温度
0℃-50℃
工作湿度
10%～90%(无凝露)
产品规格
标准19寸机架式（3U）
