16画面分割器
产品概述
讯维16画面分割器是讯维研发并生产的4U机架式画面高清分割器，是专用的视频处理与控制设备，主要功能是在高分辨率的显示设备（平板/投影机）上以全屏或多窗口模式同时显示16路视频信息；也就是将16路HDMI、VGA、VIDEO视频画面，在显示器件上分割显示。 支持1080p/60 和 2K或4K（可选） 的分辨率。支持投影机、液晶显示器、DLP、等离子、全彩LED等各种带高清接口的显示单元。通过高级功能设置,可以定制多画面显示,包括画中画窗口 的位置、尺寸、大小、优先级、画画冻结、边框颜色选择以及 文字标签等。完美结合了画面和窗口调整 控制,为无限制画中画定制应用提供便利。窗口可通过溶解 和擦拭等特效进入或退出屏幕,以实现专业的优质多图像演示。

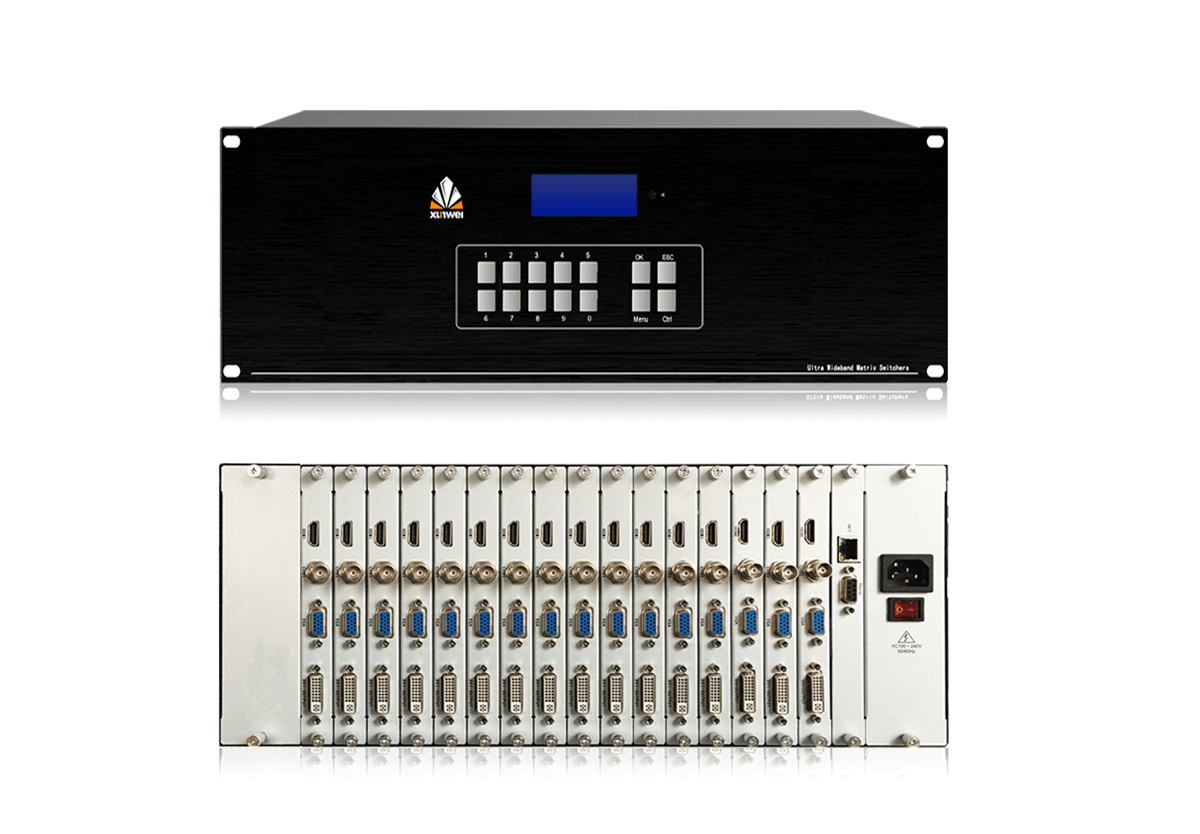

产品图片
-
![4U画面分割器]()

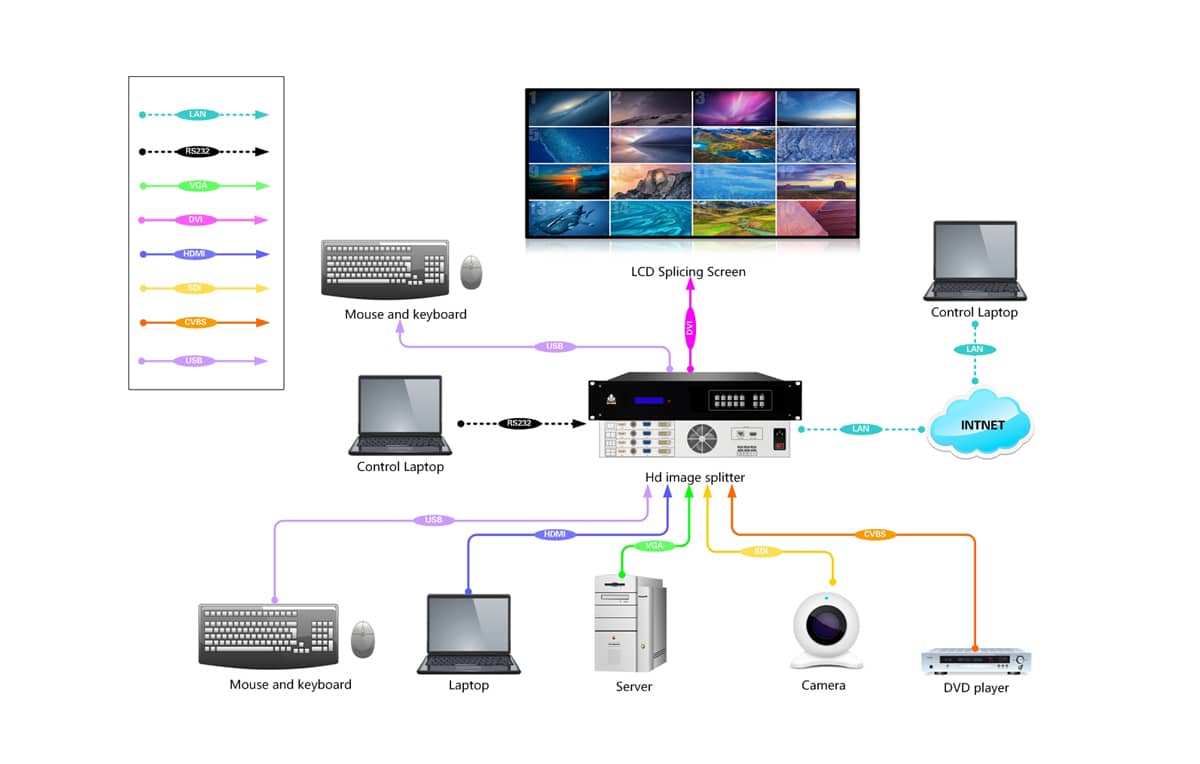

产品拓扑图![4U画面分割器拓扑图]()
产品特性
-
输入输出
支持16路CVBS、VGA、HDMI等信号输入，1路DVI输出。 -
高清分辨率
数据采用并行处理技术，输出端口占用一个通道，每通道数据带宽达到10.2G/S，输出达到1920*1080的高分辨率显示。 -
纯硬件构架
采用纯硬件构架，无CPU、无内存，开机只需要几秒钟，系统稳定，无死机、病毒感染、系统崩溃的风险。 -
画面调整
通过软件可实现对画中画窗口的位置、尺寸、大小等进行任意调整。 -
预案管理
提供最多16种用户自定义的输出画面模式方案，在客户端可以轻松管理预案的调用与管理。 -
分辨率自适应
输入分辨率自适应，并且可对输出分辨率进行调整，达到最佳显示效果。 -
多种控制方式
支持面板、遥控、软件（串口/网络）控制，操作更方便。
规格参数
产品型号
XW-ZXH1601
信号输入
16路VGA/HDMI/CVBS
输出路数
1路DVI
输入分辨率
最高1080P，自适应
输出分辨率
最高1080P向下兼容，可设置
控制方式
面板/遥控/串口（软件）/网络
图像控制
位置、大小调整，漫游叠加
TCP/IP参数
RJ45/网络控制协议：UDP;TCP/IP
电源
100~240VAC, 50/60 Hz
输出功率
300W
规格
标准机架式（4U）
备注：
*以上页面中的产品图片及屏幕内容仅作示意参考;
*实物产品效果（包括但不限于外观、颜色、尺寸）和屏幕显示内容（包括但不限于背景、UI、配图）可能略有差异，请以销售实物为准;
*为提供尽可能准确的产品信息、规格参数、产品特性，讯维可能实时调整和修订以上页面中的文字表述、图片效果等内容；
*由于产品批次和生产供应因素实时变化，如遇确有进行上述修改和调整必要的情形，恕不专门通知；
*如你未能在本网站找到想要的型号及产品，请咨询我们客服人员;
*借助讯维产品、应用方案，您可以获得比其他公司更全面、更有效的方式来协助和管理您的工程，并降低工程中重复建设及品质的风险。
*讯维可量身为您定制开发产品，也可为 OEM 渠道商提供中性包装产品及服务;
*讯维销售服务热线：400-6269-808
本产品通过CCC、CE 合格评定
