4K画面分割器

4K画面分割器


4K画面分割器
产品概述
讯维4K画面分割器是讯维研发并生产的1U机架式画面高清分割器,是专用的视频处理与控制设备,主要功能是在高分辨率的显示设备(平板/投影机)上以全屏或多窗口模式同时显示4路4K图像;也就是将4路4K HDMI视频画面,在显示器件上分割显示;输入输出最大分辨率支持4K30Hz,支持投影机、液晶显示器、DLP、等离子、全彩LED等各种带高清接口的显示单元;支持串口控制,方便灵活。
产品图片

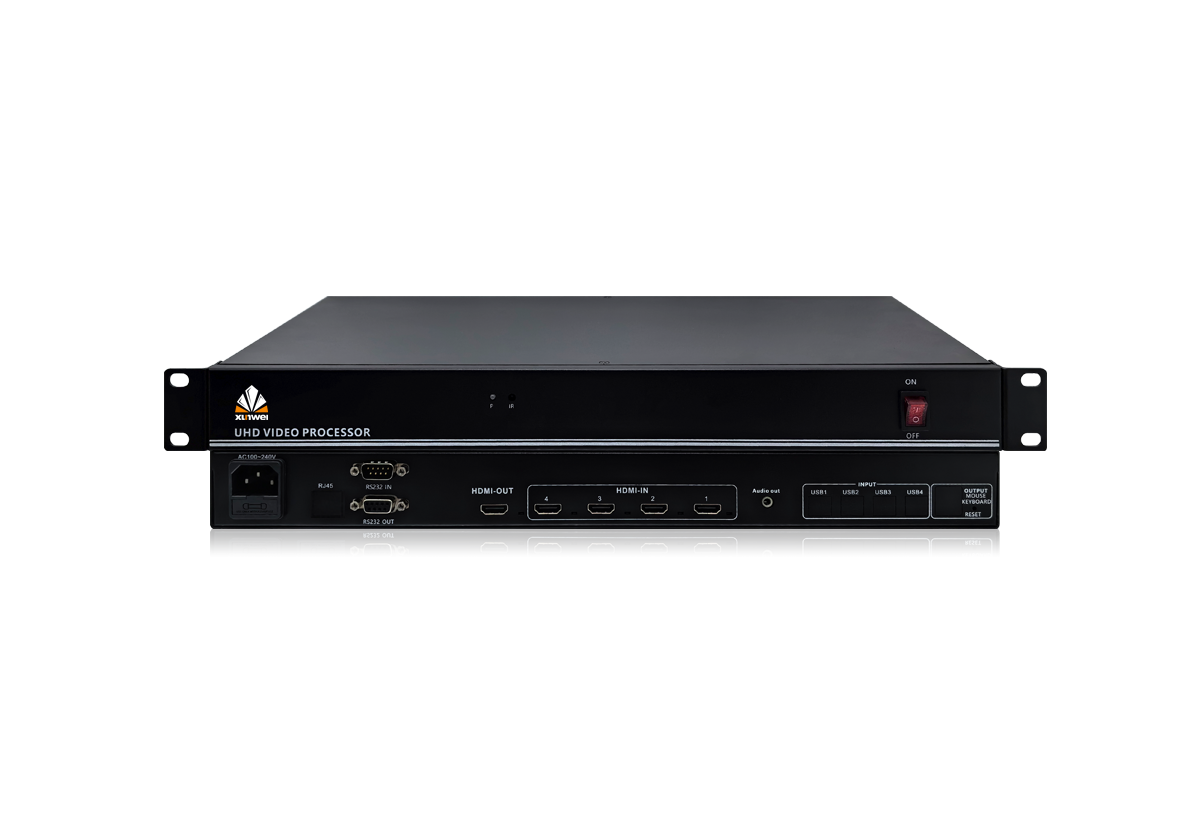

  • 4K画面分割器


    产品拓扑图

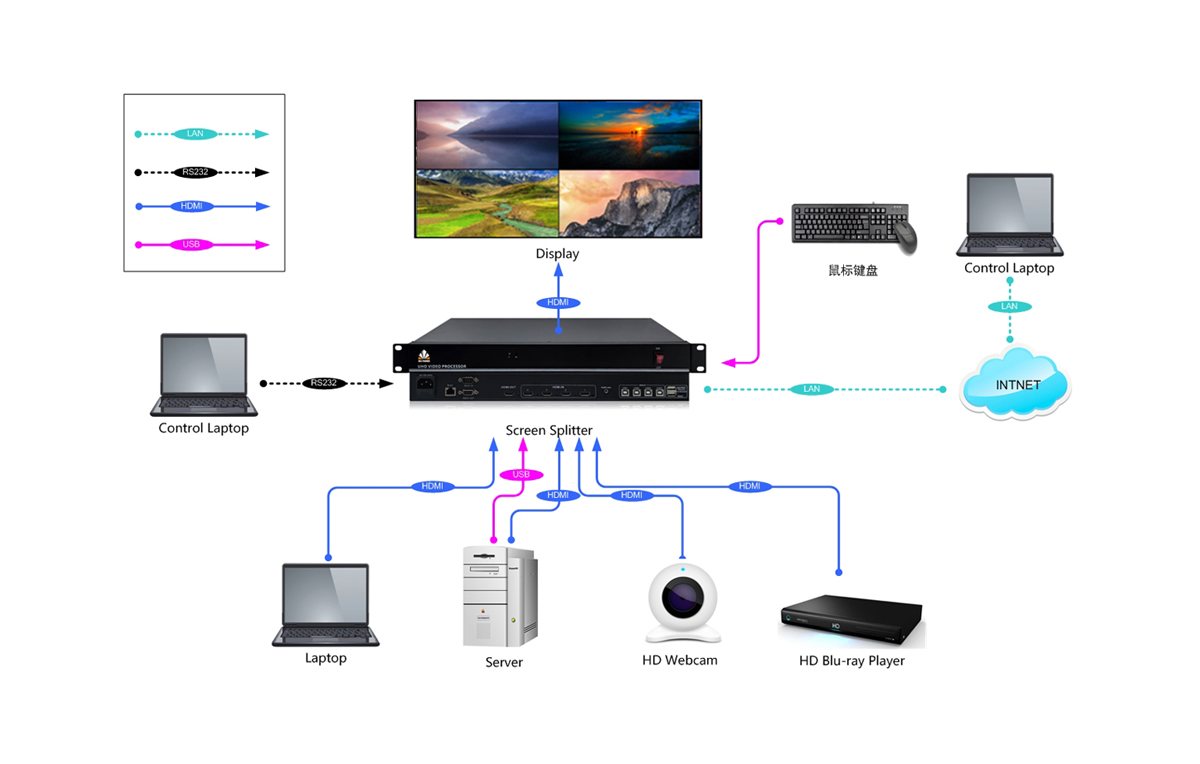

    4K画面分割器拓扑图
产品特性












  • 输入输出


    支持4路HDMI输入,1路HDMI输出,1路3.5音频口输出,输入输出分辨率最大支持3840*2160@30Hz,向下兼容1080P信号等其他分辨率。
  • 开窗漫游


    支持画面开窗,漫游,叠加等功能,最大支持开4个图层,支持预案轮巡功能。
  • 全数字化


    信号处理、切换全数字化;支持信号格式转换,支持倍频倍线转换功能。
  • 断电保护


    具有掉电记忆功能带有断电现场保护。
  • 无缝切换


    支持无缝切换,设备内部集成高清信号处理机制,保证信号切换时无延时、无蓝屏、无黑屏等中间过渡状态。
  • 串口控制


    使用专有控制软件可通过RS232进行远程控制。
规格参数












  • 产品型号

    XW-ZXH0401K

  • 视频输入

    4路HDMI

  • 视频输出

    1路HDMI

  • 音频输出

    1路3.5mm音频

  • 输入分辨率

    4K30Hz

  • 输出分辨率

    4K30Hz

  • 控制方式

    串口

  • 设备功能

    画面开窗,漫游,叠加

  • 电源

    100~240VAC, 50/60 Hz

  • 输出功率

    10W

  • 规格

    480*240*44mm(1U机架式)

    备注:

    *以上页面中的产品图片及屏幕内容仅作示意参考;
    *实物产品效果(包括但不限于外观、颜色、尺寸)和屏幕显示内容(包括但不限于背景、UI、配图)可能略有差异,请以销售实物为准;
    *为提供尽可能准确的产品信息、规格参数、产品特性,讯维可能实时调整和修订以上页面中的文字表述、图片效果等内容;
    *由于产品批次和生产供应因素实时变化,如遇确有进行上述修改和调整必要的情形,恕不专门通知;
    *如你未能在本网站找到想要的型号及产品,请咨询我们客服人员;
    *借助讯维产品、应用方案,您可以获得比其他公司更全面、更有效的方式来协助和管理您的工程,并降低工程中重复建设及品质的风险。
    *讯维可量身为您定制开发产品,也可为 OEM 渠道商提供中性包装产品及服务;
    *讯维销售服务热线:400-6269-808

    本产品通过CCC、CE 合格评定
