2U画面分割器

2U画面分割器


2U画面分割器
产品概述
讯维2U画面分割器是讯维研发并生产的4画面高清分割器,是专用的视频处理与控制设备,主要功能是在高分辨率的显示设备(平板/投影机)上以全屏或多窗口模式同时显示4路视频信息;也就是将4路HDMI、VGA、VIDEO视频画面,在显示器件上分割显示。 支持1080p/60 和 2K或4K(可选) 的分辨率。4路高清画面分割器支持投影机、液晶显示器、DLP、等离子、全彩LED等各种带高清接口的显示单元。通过高级功能设置,可以定制多画面显示,包括画中画窗口 的位置、尺寸、大小、优先级、画画冻结、边框颜色选择以及 文字标签等。完美结合了画面和窗口调整 控制,为无限制画中画定制应用提供便利。窗口可通过溶解 和擦拭等特效进入或退出屏幕,以实现专业的优质多图像演示。
产品图片

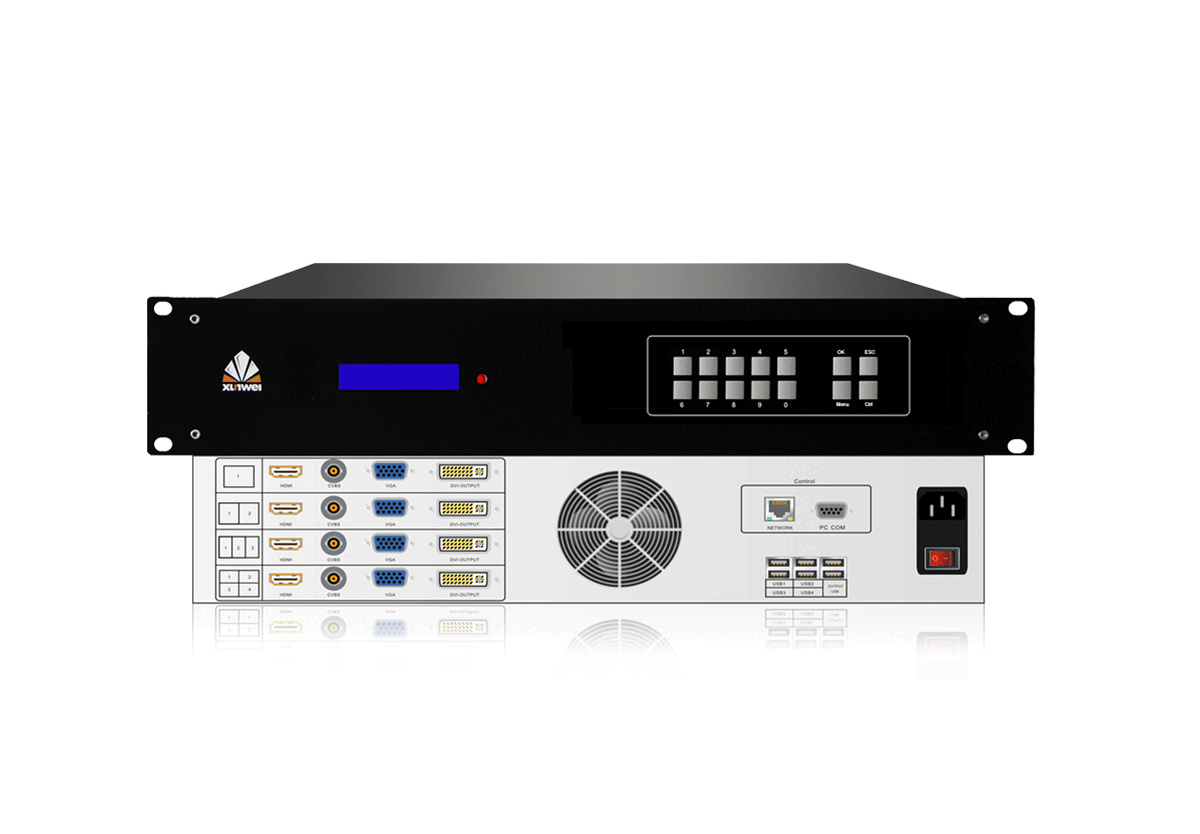

  • 2U画面分割器


    产品拓扑图

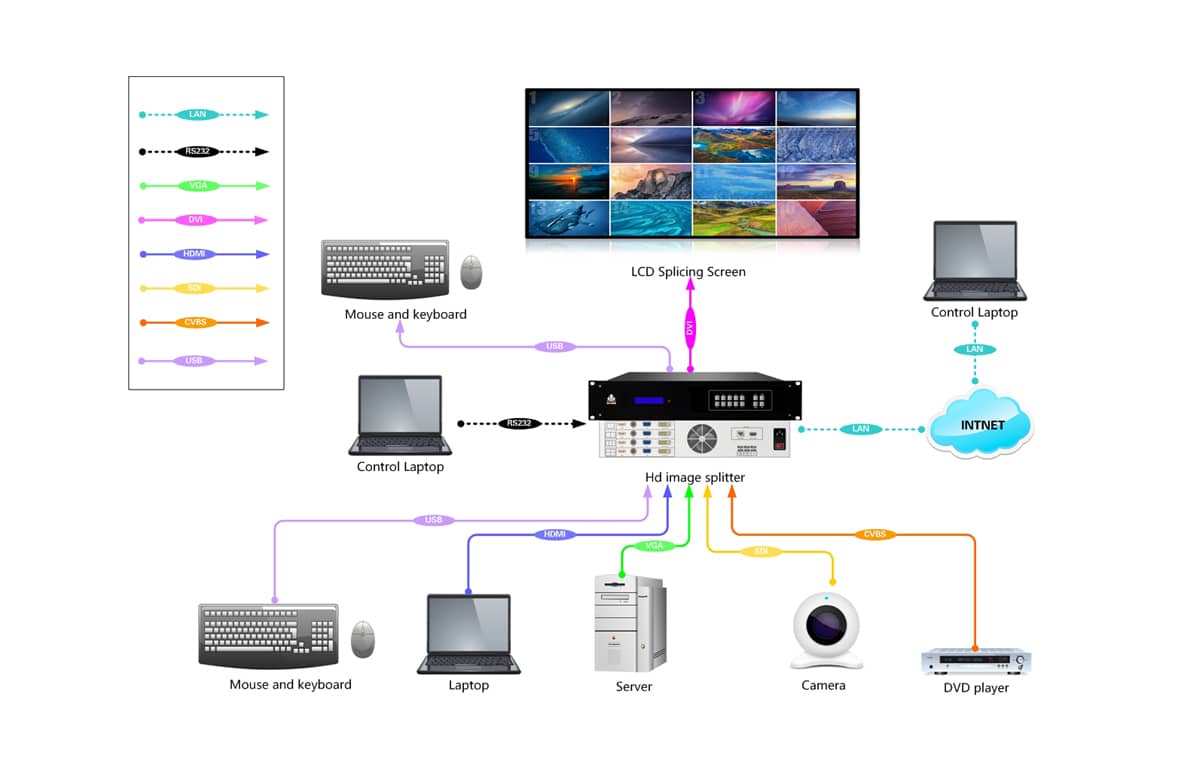

    2U画面分割器拓扑图
产品特性












  • 输入输出


    支持4路CVBS、VGA、HDMI等信号输入,1路DVI输出。
  • 高清分辨率


    数据采用并行处理技术,输出端口占用一个通道,每通道数据带宽达到10.2G/S,输出达到1920*1080的高分辨率显示。
  • 纯硬件构架


    采用纯硬件构架,无CPU、无内存,开机只需要几秒钟,系统稳定,无死机、病毒感染、系统崩溃的风险。
  • USB切换功能


    支持4路USB接口输入,1路USB接口输出,实现KVM信号切换。
  • 画面调整


    通过软件可实现对画中画窗口的位置、尺寸、大小等进行任意调整。
  • 预案管理


    提供最多16种用户自定义的输出画面模式方案,在客户端可以轻松管理预案的调用与管理。
  • 分辨率自适应


    输入分辨率自适应,并且可对输出分辨率进行调整,达到最佳显示效果。
  • 多种控制方式


    支持面板、遥控、软件(串口/网络)控制,操作更方便。
规格参数












  • 产品型号

    XW-ZXH0401U

  • 信号输入

    4路VGA/HDMI/CVBS

  • 输出路数

    1路DVI

  • 输入分辨率

    最高1080P,自适应

  • 输出分辨率

    最高1080P向下兼容,可设置

  • 控制方式

    面板/遥控/串口(软件)/网络

  • 图像控制

    位置、大小调整,漫游叠加

  • USB切换

    4路

  • TCP/IP参数

    RJ45/网络控制协议:UDP;TCP/IP

  • 电源

    100~240VAC, 50/60 Hz

  • 输出功率

    200W

  • 规格

    标准机架式(2U)

    备注:

    *以上页面中的产品图片及屏幕内容仅作示意参考;
    *实物产品效果(包括但不限于外观、颜色、尺寸)和屏幕显示内容(包括但不限于背景、UI、配图)可能略有差异,请以销售实物为准;
    *为提供尽可能准确的产品信息、规格参数、产品特性,讯维可能实时调整和修订以上页面中的文字表述、图片效果等内容;
    *由于产品批次和生产供应因素实时变化,如遇确有进行上述修改和调整必要的情形,恕不专门通知;
    *如你未能在本网站找到想要的型号及产品,请咨询我们客服人员;
    *借助讯维产品、应用方案,您可以获得比其他公司更全面、更有效的方式来协助和管理您的工程,并降低工程中重复建设及品质的风险。
    *讯维可量身为您定制开发产品,也可为 OEM 渠道商提供中性包装产品及服务;
    *讯维销售服务热线:400-6269-808

    本产品通过CCC、CE 合格评定
