HX LED拼接处理器
产品概述
讯维HX LED拼接处理器采用模块化设计，插拔式结构，采用全硬件FPGA架构，无内嵌操作系统，内部自建核心运算机制，图像处理性能优异，兼容多种输入信号格式：4K HDMI, 4K DP, HDBaseT, HDMI, DVI, VGA, HD-SDI, 3G-SDI, SDI, CVBS, YPBPR等，支持单卡两路输出卡和单卡四路输出卡混搭使用，支持画中画显示、图像叠加显示、多屏单画面显示、单屏多画面显示拼接功能，支持画面任意开窗、叠加、漫游、分割、缩放、拉伸和切割等操作。

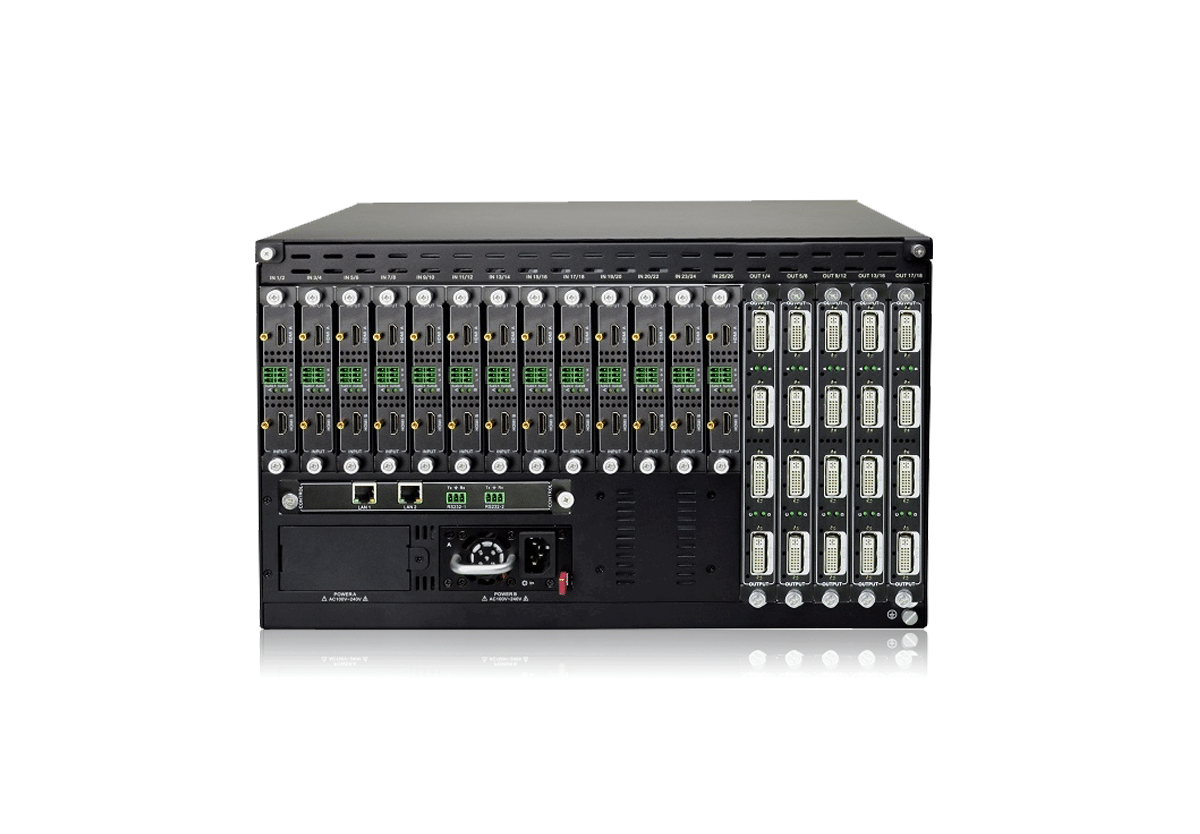

产品图片
-
![HX LED拼接处理器]()
产品拓扑图![HX LED拼接处理器拓扑图]()
产品特性
-
全硬件FPGA架构
采用全硬件FPGA架构，无内嵌操作系统，内部自建核心运算机制，图像处理性能优异。 -
兼容多种信号
兼容多种输入信号格式：4K HDMI, 4K DP, HDBaseT, HDMI, DVI, VGA, HD-SDI, 3G-SDI, SDI, CVBS, YPBPR等。 -
自定义分辨率
支持任意分辨率输出，可自定义设置输出非常规分辨率，支持输出分辨率1920x1200@60Hz。 -
软件控制
通过客户端软件可实现信号切换、信号预览、拼接设置、场景调用、场景保存、场景预览、分辨率设置、恢复出厂设置、动态字幕和高清底图设置等。 -
自定义字符
支持输入信号源OSD自定义字符显示功能，可以设置字符字体、大小、颜色、透明度、位置等。 -
实时预监
支持所有输入信号实时预监，便于用户观察和检测输入信号的接入状态。 -
超强拼接
支持画中画显示、图像叠加显示、多屏单画面显示、单屏多画面显示拼接功能，支持画面任意开窗、叠加、漫游、分割、缩放、拉伸和切割等操作。
规格参数
产品型号
XW-HXLP9000
信号输入
26路（13×2HDMI）
信号输出
10路(10×2DVI拼接)
最大输入分辨率
4K@60Hz
输出分辨率
自定义分辨率
冗余电源
支持
高温报警
支持
信号预监
支持
字符叠加
支持
断电记忆
支持
板卡混搭
支持
控制方式
串口、网口
电源
AC 220V
规格
标准机架式（6U）
备注：
*以上页面中的产品图片及屏幕内容仅作示意参考;
*实物产品效果（包括但不限于外观、颜色、尺寸）和屏幕显示内容（包括但不限于背景、UI、配图）可能略有差异，请以销售实物为准;
*为提供尽可能准确的产品信息、规格参数、产品特性，讯维可能实时调整和修订以上页面中的文字表述、图片效果等内容；
*由于产品批次和生产供应因素实时变化，如遇确有进行上述修改和调整必要的情形，恕不专门通知；
*如你未能在本网站找到想要的型号及产品，请咨询我们客服人员;
*借助讯维产品、应用方案，您可以获得比其他公司更全面、更有效的方式来协助和管理您的工程，并降低工程中重复建设及品质的风险。
*讯维可量身为您定制开发产品，也可为 OEM 渠道商提供中性包装产品及服务;
*讯维销售服务热线：400-6269-808
本产品通过CCC、CE 合格评定
