分布式会议室互联互通解决方案

“分布式会议系统的设计目标是以采用世界先进的技术和设备进行设计，充分体现现代化、高效率的办公特点，提供满足召开远程视频会议、集中式大会、各部门业务讨论会议、临时交流性会议、临时点对点沟通、技术和商务培训、远程客户服务等功能。”

一、项目背景

分布式会议系统可以实现集团高层管理者与各地管理人员之间频繁地进行沟通与交流，及时、准确地传递政策和市场信息，从而大大提高了市场反应速度及监管力度。另外，在使用该系统召开会议的同时，还借助该系统进行驻外员工的远程培训、技术和营销对策讨论等活动，带来的间接经济效益已远远大于直接节省的传统会费成本。

在多个会议场点进行多点会议时，必须设置一台或多台MCU（多点控制设备）。MCU是一个数字处理单元，通常设置在网络节点处，MCU功能类似于交换机，各MCU在这种组网结构中地位平等。由于该组网可供多个会议场点同时进行相互间的通信；MCU应在数字域中实现音频、视频、数据信令等数字信号的混合和切换（分配），但不得影响音频、视频等信号的质量。

二、方案设计

配置手拉手会议主机、代表机发言系统，在会议室周围设置云台摄像机可以自动跟踪发言者，信号部分采用音频媒体矩阵、高清画面拼接器组合，能实现多元化的信号处理。开会时使用者通过开启集中控制系统，会议主机，会议终端，液晶拼接处理器系统可以将发言者的讲稿或图像根据需要分别显示出来，为与会者提供一个方便、快捷的现代化手段的平台。除了满足一般会议系统的功能，保证会议系统的高性能、高品质外，特别强调"摄像跟踪功能"和"会议系统 + 中控系统完美搭配"，在功能上与中控系统进行完美的整合。利用配置的MCU多点控制单元实现多点会议组网，各会议场点经过MCU确认并通知先于它加入会议的会议场点依次加入会议，使得主会场正在讨论的各个与会者都可看到清晰的画面。

会议讨论功能

由会议主席单元、会议代表单元、会议主机以手拉手方式和无线话筒组成的会议讨论系统，实现会议讨论功能。

信号处理功能

由信号输入设备、媒体矩阵、大屏拼接单元组成，实现各个输入、输出信号的协调、处理、切换动作，把输入信号进行任意切换组合，实现一个非常灵活的信号中枢处理功能，音频信号经过媒体矩阵、调音台、功放和反馈抑制器的处理，保证声音的高品质还原和极致震撼的视听感受。

中央控制功能

由中控主机、控制平板、电源时序器等设备组成，控制平板一键开启会场设备，既省去了每次开会手动开启设备的麻烦又有效避免了电涌烧坏设备或配电箱跳闸问题；在中控的程序界面上方便的进行多种信号拼接上屏显示和切换以及媒体矩阵的音效控制。会场所有设备均可通过控制平板方便的控制和管理，简化了用户操作，简洁明朗的中控界面和按键快速响应，提高了用户的使用体验。

音视频网络传输功能

使用MCU多点控制单元和会议终端设备实现对本地音视频信号的异地传输。本设计为保证图像与语音的流畅性，采用一台MCU多点控制单元和会议终端组成多方视频会议系统，此系统利用原有视频会议终端。

分布式集中管控功能

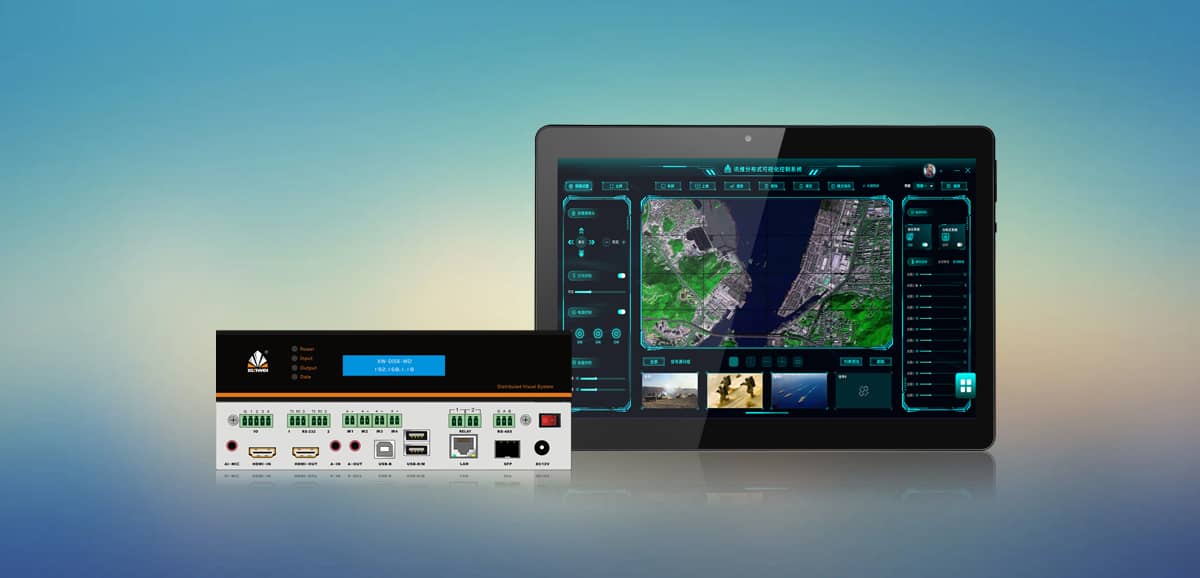

系统基于网络架构实现了整个音视频信号的IP网络化传输，简化了整个部署流程，系统采用模块化的设计结构，具备强大的扩展性，每个会议室都配置了分布式可视化系统，通过交换机组成局域网，就能实现12间会议室音视频互联互通。

三、分布式会议特点

可视化管理：采用 IP 技术， 系统采用可视化双向交互式操作平台，所见即所得的操作体验，区别于传统单向的中控操作界面，具备所有视频信号实时回显的功能，图像的切换不再是按键式操作，而是触控屏手指拖拉式操作方式。软件管理界面显示控制区域，可以模拟大屏幕显示系统的布局方式，可以通过模式的调用快速设置。软件管理界面视频源区域，实时预览信号源动态图像，在界面上所见即所得管理，直接拖拉某视频源至显示 控制区域进行显示；

大屏处理：（1）整屏显示，信号源可以任意切换；（2）画面叠加显示，图像可以任意叠加，多窗口进行显示；（3）画面分割显示，单屏支持16画面显示，可以根据需求调整需要显示信号源；

高清底图：可以在拼接屏上整屏显示一幅或多幅高清图片作为底图展示，对底图进行任意自由布局。支持海量添加高清图片做底图，任意更换主题logo，在拼接屏上高清显示；

多屏管理：一套软件可以同时添加管理多组显示屏，可以实现信号源多个屏幕共享，信号源可以任意分配到任意一块显现屏上；

环境控制：可以通过对接中控主机或者的节点自带的控制模块实现对指挥中心的环境管控（灯光开关、窗帘开合、设备开关等功能）；

权限管理：可以针对不同人员实现不同权限管理，不同权限的人员能够使用的模块不一样。

四、监控中心互联

监控中心主要功能是实现12间会议室音视频信号监看监听，以及整体会议室的管理，我们在前面会议室建设中，每个会议都建设了分布式可视化系统，监控中心我只需要配置分布式输出节点和对应音频系统，就可以将任意会议室的视频信号和音频信号调到监控中心的大屏和监听音响中。

会议过程中向所有基层单位下发省公司轮询画面，目前由于MCU资源和终端有限，想通过网络直播推流方式将轮询画面下发，各基层单位直接通过电脑访问直播链接可访问，需考虑用户量及网络带宽要求（网络使用视频会议专网，不能使用外网）。

基于这一需求我们监控配置了一套直播推流系统。视频信号进入录播主机，主机推流至服务器，基层人员通过网址即可访问观看直播画面，在局域网内电脑、笔记本、手机均可以观看。服务器最大支持300个高清1080P@25 3Mbps直播，完全能够满足使用单位的直播观看需求。
