机房综合布线系统方案

“在现代科学技术高度发展的社会里，电子计算机越来越广泛地应用于各个领域，计算机技术也在迅猛发展，但是电子计算机只有通过稳定、可靠的运行才能发挥其效益，而电子计算机的稳定、可靠运行要依靠电子计算机房（以下简称"机房"）的严格的环境条件，即机房温度、湿度、噪声、振动、静电、电磁干扰等条件及其控制精度，因此计算机房工程的设计与施工也日益被人们所重视起来。”

一、项目背景

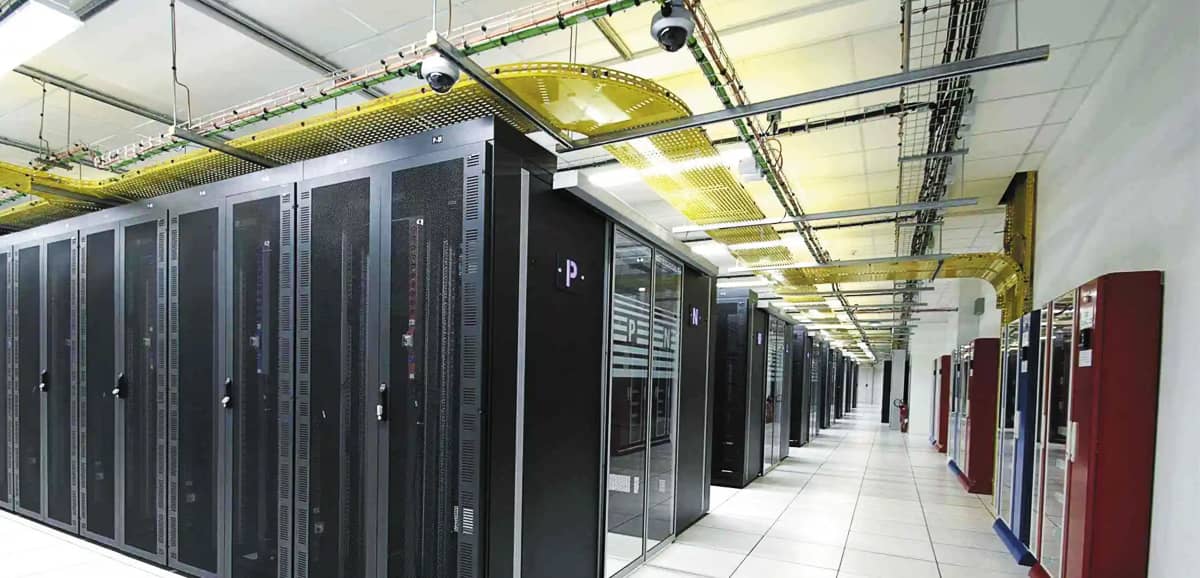

在现代科学技术高度发展的社会里，电子计算机越来越广泛地应用于各个领域，计算机技术也在迅猛发展，但是电子计算机只有通过稳定、可靠的运行才能发挥其效益，而电子计算机的稳定、可靠运行要依靠电子计算机房（以下简称"机房"）的严格的环境条件，即机房温度、湿度、噪声、振动、静电、电磁干扰等条件及其控制精度，因此计算机房工程的设计与施工也日益被人们所重视起来。

机房布线是整个网络系统的核心所在处，也是网线的集中最多之处。它的布线是整个布线工程中属于最复杂的，因为每个机房中都是有成百上千条各种电缆，其中包括电源线和网线，在大型的网络中，还可能有上万条，甚至几十万条电缆。作为机房管理员，在网络出现故障时，不得不经常在这成堆的电缆中寻找答案。这就要求在布线之初就得做好前期工作，其中包括地方选址，图样设计，各种设备摆放整齐，将各种电缆整齐、有序地分类扎好，并做好标识，有关机房布线方面，应从安全性、实用性、美观性、全面性、便于维护与升级四个原则出发。

二、方案特点

综合布线系统与传统的布线系统相比，有许多优越性，其主要表现在以下几个方面：

(1)兼容性。兼容性是指其设备或程序可以用于多种系统中的特性。综合布线系统将话音信号、数据信号与监控设备的图象信号的配线经过统一的规划和设计，采用相同的传输介质、信息插座、交连设备、适配器等，把这些性质不同信号综合到一套标准的布线系统中。

(2)开放性。传统的布线方式，用户选定了某种设备，也就选定了与之相适应的布线方式和传输介质。如果更换另一种设备，那原来的布线系统就要全部更换。这样的话就增加了很多麻烦和投资。

(3)灵活性。综合布线系统中，由于所有信息系统皆采用相同的传输介质、物理星形拓扑结构，因此所有的信息通道都是通用的。每条信息通道可支持电话、传真、多用户终端。

(4)可靠性。综合布线系统采用高品质的材料和组合压接的方式构成一套高标准的信息通道。所有器件均通过UL、CSA及ISO认证，每条信息通道都要采用物理星形拓扑结构，点到点端接，任何一条线路故障均不影响其它线路的运行，同时为线路的运行维护及故障检修提供了极大的方便，从而保障了系统的可靠运行。

(5)先进性。综合布线系统采用光纤与双绞线混布方式，极为合理地构成一套完整的布线系统。

(6)经济性。综合布线比传统布线具有经济性优点,主要综合布线可适应相当长时间需求,传统布线改造很费时间,耽误工作造成的损失更是无法用金钱计算。

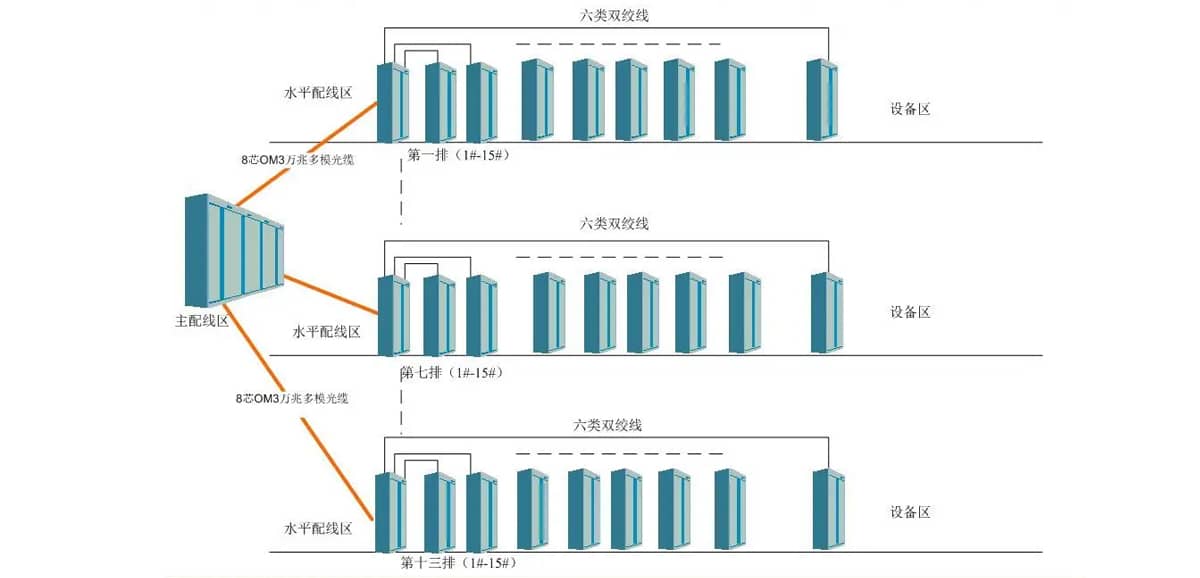

三、系统组成

综合布线系统应是开放式结构,应能支持电话及多种计算机数据系统,还应能支持会议电视、监视电视等系统的需要。

1．工作区子系统提供从水平子系统的信息插座到用户工作站设备之间的连接，它包括工作站连线、适配器和扩展线等。

2．水平子系统的作用是将垂直干线子系统从分配线间延伸到用户工作区，包括双绞线电缆、信息插座等。

3．垂直干线子系统是建筑物内网络系统的中枢，将各楼层的分配线间(管理子系统)连到主机房的配线间。

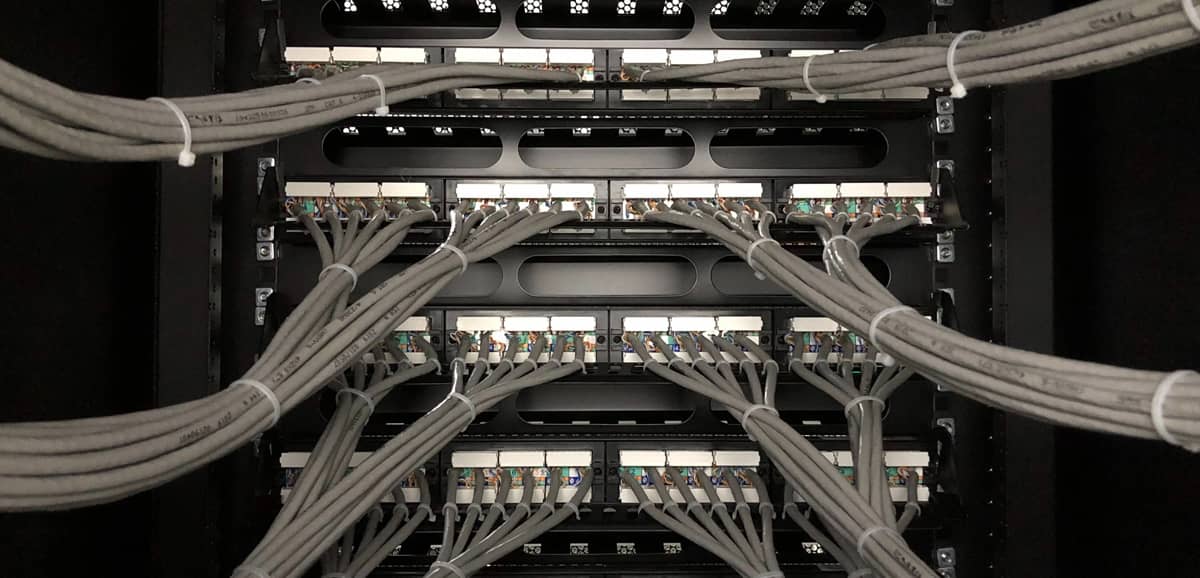

4．管理子系统就是配线架，它把水平子系统和垂直干线子系统连在一起，或把垂直主干和设备子系统连在一起。通过它可以改变布线系统各子系统之间的连接关系，从而管理网络通信线路。

5．建筑群子系统将一个园区的各建筑物内的设备子系统连接在一起，包括光缆、电缆和电气保护设备。

6．设备间子系统把垂直主干和网络设备连接起来。由设备间中的电缆、连接器和相关支撑硬件组成。

四、施工要求

施工过程

施工过程由三个方面完成：管道安装，拉线安装和配件端接。

1、管道安装：由具有电信部门二级通信工程安装资格的工程队完成，工艺质量满足国家电信部门有关的施工规范和EIA/TIA569标准。布线桥架的焊接，线槽的过渡联接满足国家电工标准中对强电安装的工艺和安全要求。

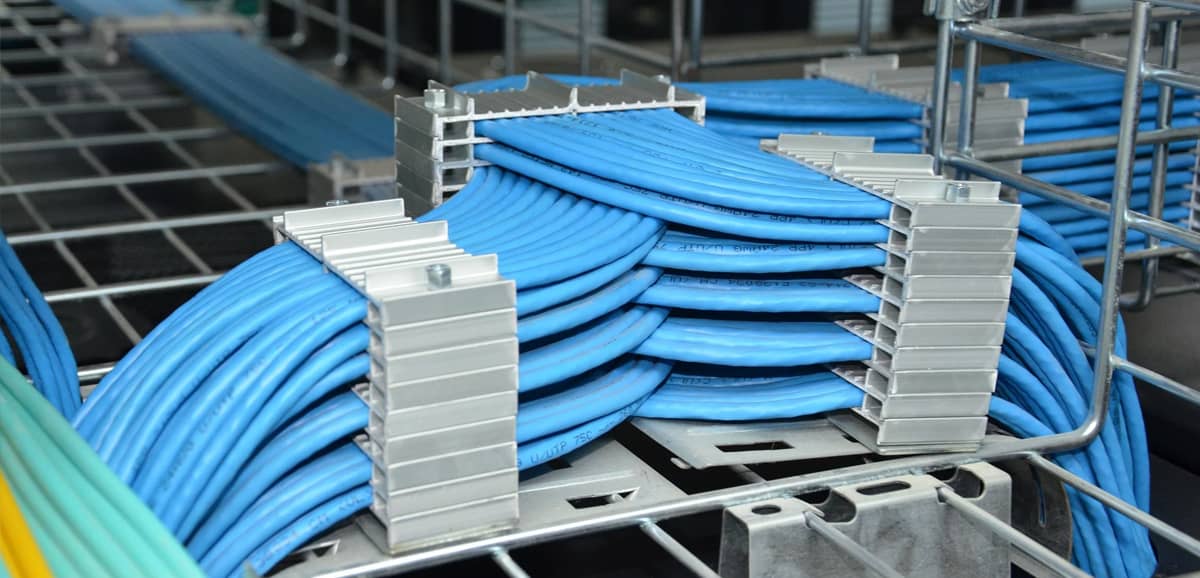

2、拉线安装：开放式布线系统对拉线施工的技能要求较其它布线高得多，这主要是由传输介质的特点决定的。在开放式布线系统中，采用的传输介质一般有两种类型，一类为双绞线，另一类为光纤，它们的材料构成和传输特征虽然不同，但在拉线时都要求轻拉轻放，不规范的施工操作有可能导致传输性能的降低，甚至线缆损伤。

3、配件端接：配件端接的工艺水平将直接影响布线系统的性能。公司对其严格把关，所有的端接操作都将由专业工程师完成。

施工工艺

1、严格按图纸施工，在保证系统功能质量的前提下，提高工艺标准要求，确保施工质量。

2、予埋（留）位置准确、无遗漏。

3、管路两端设备处导线应根据实际情况留有足够的冗余。导线两端应按照图纸提供的线号用标签进行标识，根据线色来进行端子接线，并应在图纸上进行标识，作为施工资料进行存档。

4、设备安装牢固、美观、预装设备、竖成列，墙装设备端正一致，资料整理正规完整无遗漏，各种现场变更手续齐全有效。
