4k拼接融合器
产品概述
讯维4k拼接融合器是专业的高端图形处理设备, 专为大屏幕投影无缝拼接系统而设计，内置多画面图形拼接处理器和融合带生成装置，集视频处理技术和边缘融合技术为一体，在一台控制器上完美实现视频边缘融合、色差校正、梯形及弧形矫正等功能。支持N*M的无缝拼接显示。支持任意定制的等比例EDID输入，可根据投影显示大小比例。对输入EDID进行修改，从而让电脑显卡以等比例输出。采用纯硬件设计，不需要操作系统支持，上电即可工作，稳定性高。动态图象自然流畅、清晰艳丽，成本低。

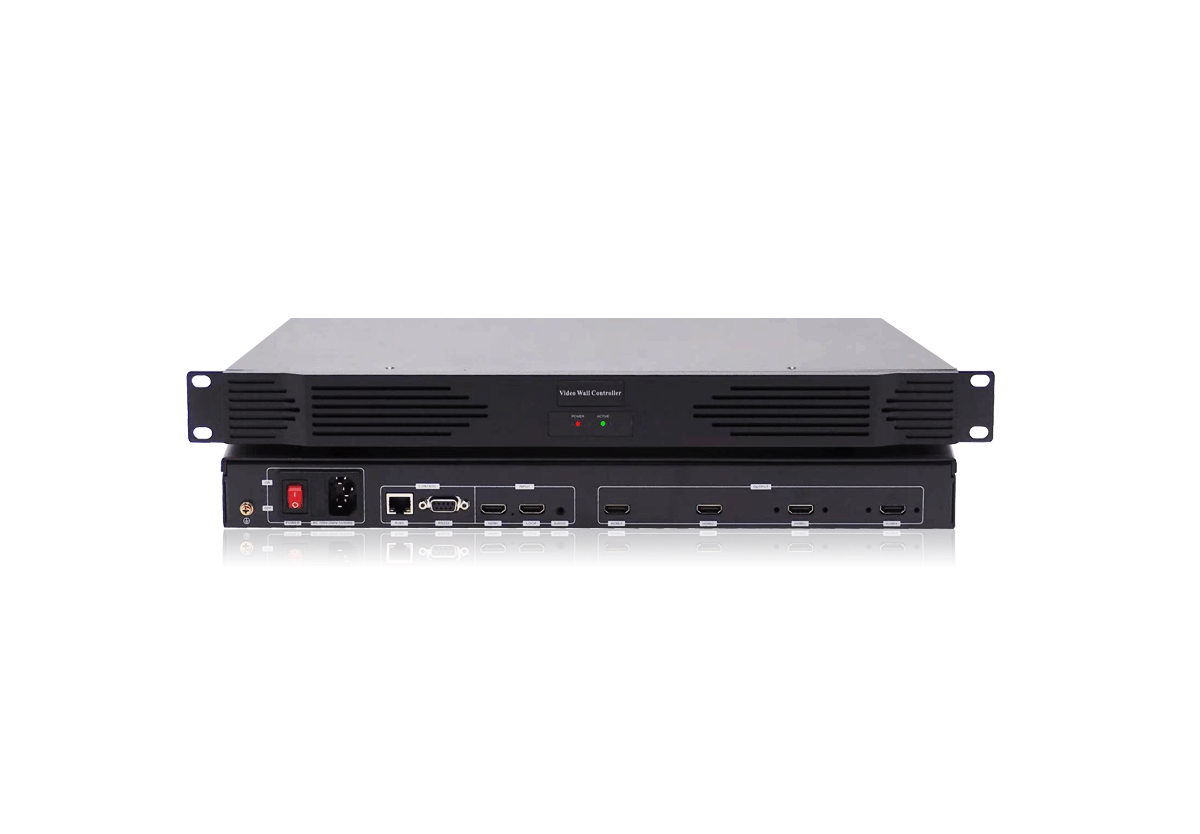

产品图片
-
![4k拼接融合器]()

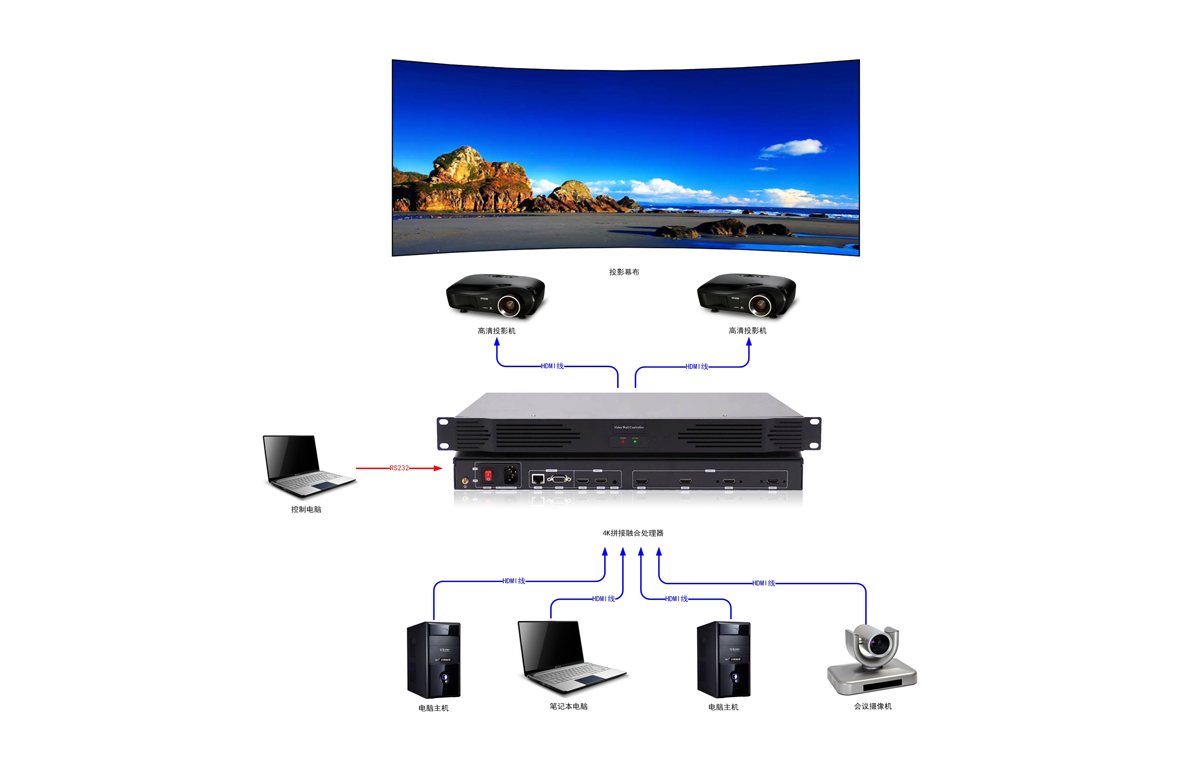

产品拓扑图![4k拼接融合器拓扑图]()
产品特性
-
4K拼接融合
融合拼接一体机的设计，单台设备可实现全部融合拼接功能。支持4KHDMI输入，2~4路高清信号实时处理输出。
-
融合带羽化处理
将两个投影机投射画面的重叠部分，分别做图像强度的线性变化，最后产生一个强度均匀，色彩一致的融合画面。 -
亮度及颜色辅助调整
支持色域校正技术，可对每一台投影机输出的画面做独立调整，从而使多台投影机输出的色彩一致，融合后图像颜色一致性更好。
-
任意几何校正
支持任意曲面图像矫正，独立生成网格，像素级别调整，可任意设置节点完成局部调整，在异形幕上进行图像校正，支持各种异形融合模式，可实现的融合系统包括：球面、穹幕、折幕、波浪面等。
-
被动3D融合
被动3D立体融合功能，支持3D立体图像融合，带来更加震撼的3D融合效果。
-
暗场补偿机制
可通过自身独有的漏光带处理技术消除光带，使得黑场图像过渡的平滑自然。 -
底板交换技术
使每一个输输出通道都使用独立的数据通道，每一时刻边缘融合处理器都可以并行传输所有的视频数据，保证了系统视频数据交换的实时性。在非常多的大规模拼接融合系统中，也能保证视频数据传输实实传输不丢帧。 -
全同步数据处理
所有信号在系统主时钟的控制下同时进行处理，做到了系统全同步效果，从而从根本上消除了信号不同步问题。在播放高速动态视频时，图像整齐、流畅，不存在图像撕裂现象。 -
纯硬件架构
具备优异的图像处理性能，完全规避PC架构启动速度慢、硬件冲突、计算机病毒的困扰。平均无故障时间MTBF>30,000，可连续工作超过1年。
-
双缓冲技术
不受数量限制的场景预案无缝切换，真正实现画面同步显示，确保无撕裂、无闪烁、无蓝屏、无静止等异常现象。
-
多屏互动
支持手机、平板电脑与大屏幕拼接墙之间的影音图片和各类文档资源互动，可以为用户带来极佳的体验感、趣味性、便利性，并且简单、易用，将触控乐趣发挥到极致。
规格参数
产品型号
XW-ZRK0104
信号输入
1路HDMI1.4
信号环出
1路HDMI1.4
视频输出
4路HDMI1.3
输入分辨率
3840x2160，向下兼容
输出分辨率
1920*1080/1200/60Hz，向下兼容
输出分辨率
1920×1080@60Hz
显示单元组合
1×4横向拼接融合，2×2拼接融合
图象控制
画面叠加、漫游、跨屏、缩放
设备功能
几何校正、3D融合、暗场补偿、底板交换、同步处理、多屏互动
控制方式
RS232控制、网络控制
电源
AC220V
输出功率
≤200W
存储环境温度
-20°C ~ +60°C
工作温度
-10℃~＋55℃
相对环境湿度
10%~90%
产品重量
约5Kg
产品规格
标准19寸机架式（1U）
备注：
*以上页面中的产品图片及屏幕内容仅作示意参考;
*实物产品效果（包括但不限于外观、颜色、尺寸）和屏幕显示内容（包括但不限于背景、UI、配图）可能略有差异，请以销售实物为准;
*为提供尽可能准确的产品信息、规格参数、产品特性，讯维可能实时调整和修订以上页面中的文字表述、图片效果等内容；
*由于产品批次和生产供应因素实时变化，如遇确有进行上述修改和调整必要的情形，恕不专门通知；
*如你未能在本网站找到想要的型号及产品，请咨询我们客服人员;
*借助讯维产品、应用方案，您可以获得比其他公司更全面、更有效的方式来协助和管理您的工程，并降低工程中重复建设及品质的风险。
*讯维可量身为您定制开发产品，也可为 OEM 渠道商提供中性包装产品及服务;
*讯维销售服务热线：400-6269-808
本产品通过CCC、CE 合格评定
