16路VGA矩阵切换器
产品概述
讯维16系列VGA矩阵是讯维研发生产的16通道输入输出VGA信号高清矩阵产品，可连接16个不同的VGA信号及立体声输入源, 16个不同的VGA接收显示设备及音频输出。VGA系列矩阵切换器采用性能极高的专业矩阵处理芯片，输出更加稳定，图像清晰无重影。信号频宽达650MHz，带有断电现场保护，LCD液晶显示，内嵌智能控制及管理软件，提供RS232通讯接口，可以与PC，遥控系统或各种远端控制设备（如XUNWEI中控系统、CR－PGM、XW系列控制系统）配合使用。讯维VGA矩阵提供联网接口，可以让多台矩阵串联使用，以扩充多路端口。广泛应用于广播电视工程，多媒体会议厅，大屏幕显示工程，电视教学，指挥控制中心等场合。

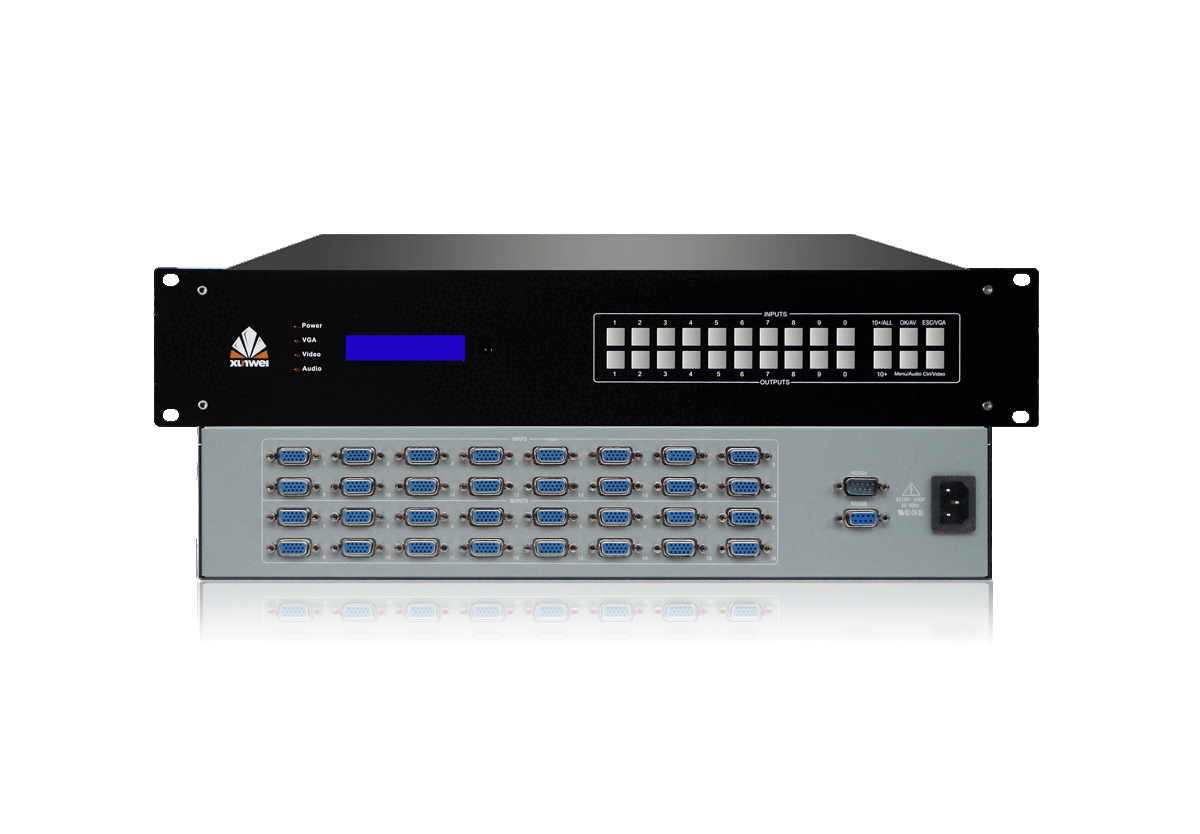

产品图片
-
![16路VGA矩阵切换器]()
产品拓扑图![16路VGA矩阵切换器拓扑图]()
产品特性
-
输入输出
支持16路VGA（音频）信号输入、16路VGA（音频）输出，1080P60分辨率。 -
不断电运行
可7*24小时超长时间不断电运行，平均出现故障的时间超过10000小时。 -
多种控制运行
拥有多种控制方式可通过电脑或者中控设备随意的切换矩阵的输入和输出，保证图像质量和稳定性，确保会议在有序稳定的环境中持续运行。
-
拼接功能(选配)
不仅可以满足1080P的分辨率的信号切换及分配，还能通过拼接按钮控制，可实现拼接功能。 -
多功能控制软件
多功能控制软件可支持如Windows操作系统，可实现对高清矩阵进行信号切换、轮循设置、系统设置，安装方便，安装后即可使用，无需调试。
-
音视频分控
音视频可分别控制，音频输入输出采用平衡方式，大大提高了抗干扰能力，有效延长了传输距离。 -
ESD保护
高集成度的电子元器件设备日益增多的同时也导致敏感而昂贵的芯片使用，由于存在外部接口的浪涌而遭到损坏的风险也在增长，所以ESD保护就显得尤为重要。 -
自动轮循功能
自带轮巡功能，可根据用户需求进行轮循切换 ，用户可设置轮巡开关、轮巡时间与轮巡通道等参数，满足您的各种显示需求。提供最多32个用户自定义的输出通道配置方案，并可随时对方案进行储存与调用，一键切换到您所保存的显示状态。 -
掉电保护
所谓断电保护功能，即切换设备在正常工作时可存储最后的通道切换命令，当因突发情况发生断电后，设备仍将保存此命令，待接电后设备自动恢复为原有的切换状态。
规格参数
产品型号
XW-VG1616
输入路数
16路
输出路数
16路
带宽(速率)
400Mbps
信号接口
VGA（DB15），凤凰端子（音频）
信号传输延时
5ns(±1ns)
切换速度
≤1s
控制方式
面板/遥控/串口（软件）/网络（选配）
串口参数
控制接口：DB9/波特率与协议波特率：9600/数据位：8位/停止位：1位，无奇偶校验位 / 串行控制口结构：2=TX，3=RX，5=GND
TCP/IP参数
接口：RJ45/网络控制协议：UDP;TCP/IP
支持分辨率
1080P60向下兼容
电源
100VAC~240VAC, 50/60 Hz
输出功率
200W
存储环境温度
-20°C~+60°C
工作温度
0℃-50℃
相对环境湿度
5%~75%
产品重量
约10Kg
产品规格
标准19寸机架式（2U）
备注：
*以上页面中的产品图片及屏幕内容仅作示意参考;
*实物产品效果（包括但不限于外观、颜色、尺寸）和屏幕显示内容（包括但不限于背景、UI、配图）可能略有差异，请以销售实物为准;
*为提供尽可能准确的产品信息、规格参数、产品特性，讯维可能实时调整和修订以上页面中的文字表述、图片效果等内容；
*由于产品批次和生产供应因素实时变化，如遇确有进行上述修改和调整必要的情形，恕不专门通知；
*如你未能在本网站找到想要的型号及产品，请咨询我们客服人员;
*借助讯维产品、应用方案，您可以获得比其他公司更全面、更有效的方式来协助和管理您的工程，并降低工程中重复建设及品质的风险。
*讯维可量身为您定制开发产品，也可为 OEM 渠道商提供中性包装产品及服务;
*讯维销售服务热线：400-6269-808
本产品通过CCC、CE 合格评定
