4路SDI矩阵切换器
产品概述
讯维4系列SDI矩阵是讯维研发生产的4通道输入输出HD-SDI/3G-SDI视频矩阵系统产品，用于将4个数字高清视频信号与立体声音频信号切换到输出通道中的任一输出通道。视频输入/输出接口采用BNC接口，音频信号(非平衡立体声音频信号)采用5位3.8mm凤凰接口。SDI系列数字高清矩阵内部采用专用的3Gb/s高速开关芯片，图像清晰无误码；输入端采用了自适应均衡专用芯片，提高了输入信号的适应能力，输出带驱动设计，有效增强了输出能力。 机箱全部采用卡龙式模块化结构设计，可扩展性强，性能更加稳定。 内嵌智能控制，采用了独特的处理方式，大大提高了设备的切换速度，实现了指令之间不需等待的快速控制；具备掉电状态存储保护、开机自动恢复记忆的功能。 除面板键盘和红外遥控（选配）操作外，还提供RS232控制接口，方便用户与各种集中控制设备配合使用；SDI数字高清矩阵主要应用于高清广播电视工程、高清可视会议厅、大屏幕显示工程、高清电视教学、指挥控制中心等高清应用场所。

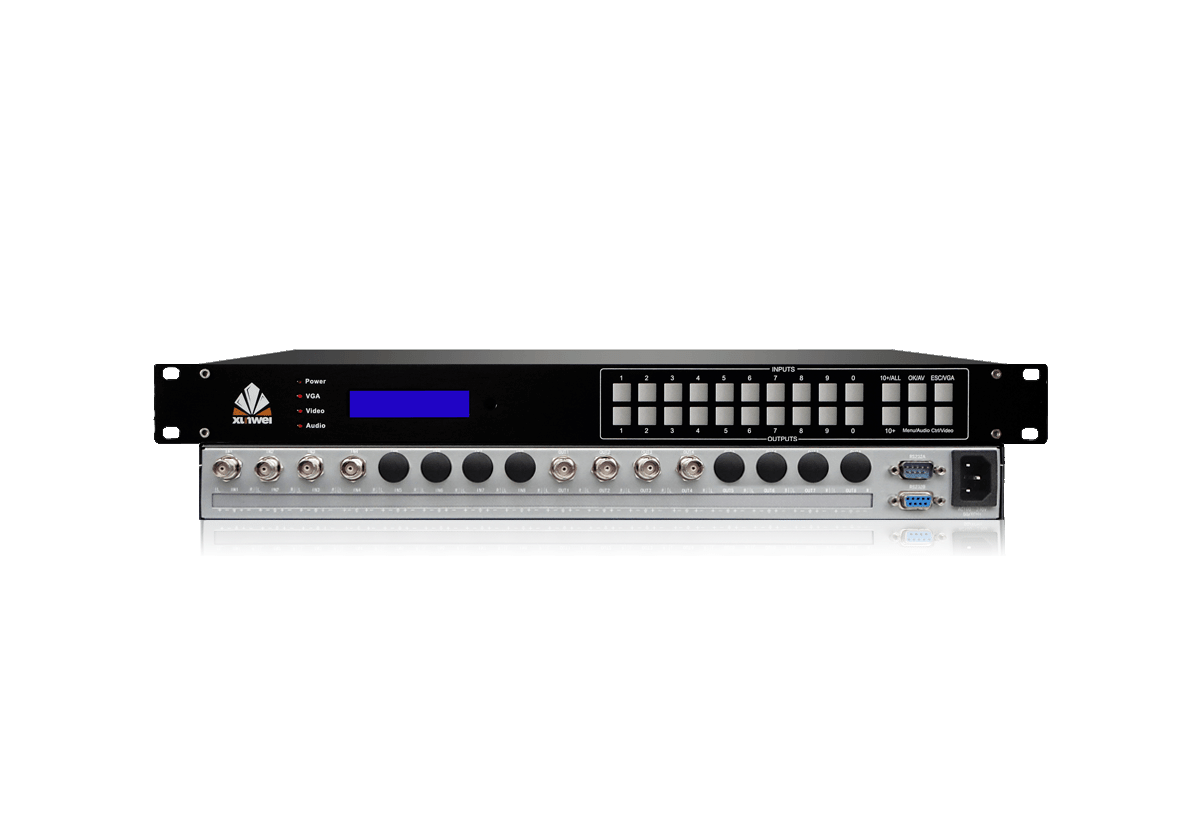

产品图片
-
![4路SDI矩阵切换器]()

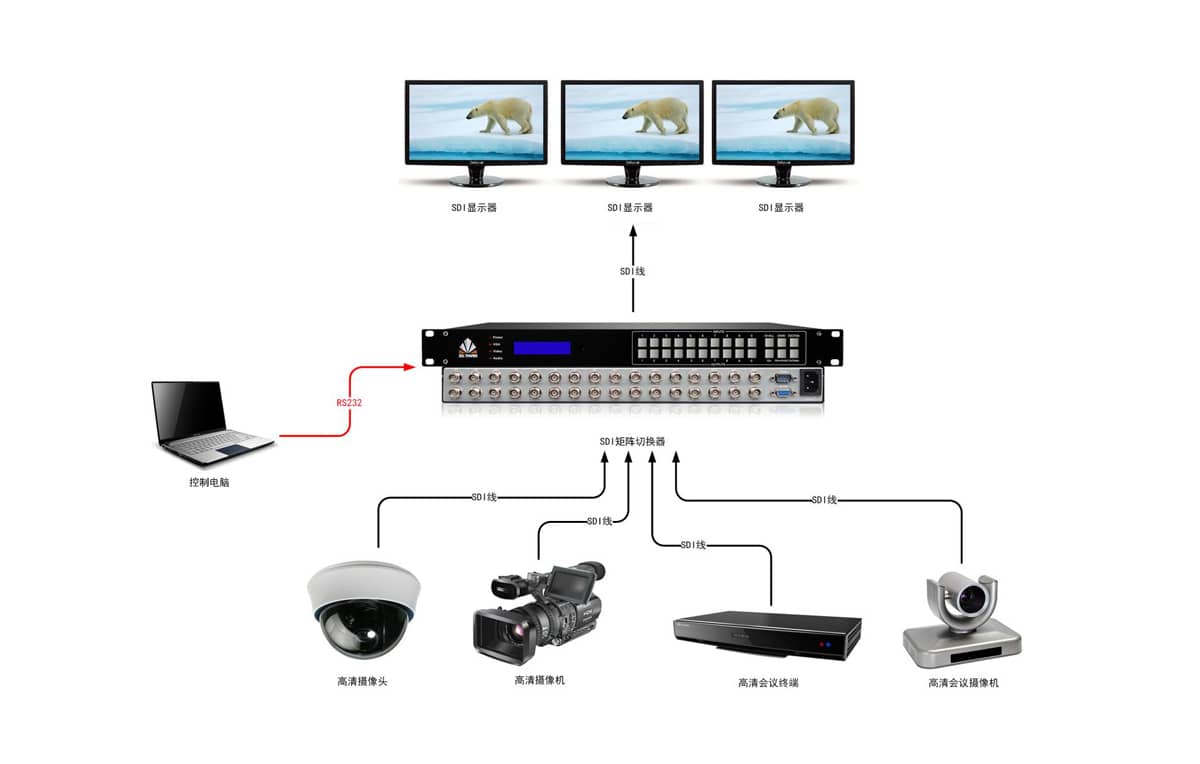

产品拓扑图![4路SDI矩阵切换器拓扑图]()
产品特性
-
输入输出
支持4路SDI信号输入、4路SDI输出，分辨率可达1080P。 -
高清视频
支持高清视频1080p/60，720P/60信号传输切换，并且向下兼容各种标清信号，应用于高端视频信号显示领域。 -
格式兼容
符合SMPTE和ITU标准，支持高清3Gbps 码率下，HDTV 1080P@30/60Hz视频信号切换，并且向下兼容标清信号 143Mbps、177Mbps、270Mbps、360Mbps、540Mbps 等不同码率的标清SDI串行数字视频信号，和 DVB-ASI 信号的传输切换。
-
自适应线缆均衡
自动对输入信号串行数字信号进行线缆均衡，有效的解决了数字视频信号的传输问题。 -
可选时钟恢复
对于输出串行数字信号进行时钟恢复处理，延长信号的传输距离，减少传输过程中的数据丢失，并且保证高品质的信号质量。
-
同步视频信号锁相
支持外同步信号输入，实现场逆程切换，可以保持切换瞬间画面尽最大可能保持完整，切换时间更加快速。 -
掉电记忆功能
SDI数字高清矩阵系统自动存储信号切换状态，当矩阵在运行过程中突然断电后重启，矩阵对应的每路输入输出状态将保持记忆，与断电前相同，没有任何变化，不需要重新设置。 -
抗干扰性能
SDI数字高清矩阵具备信号通道间极佳的隔离度和极低的电磁辐射，保证了信号传输的质量。 -
ESD保护
高集成度的电子元器件设备日益增多的同时也导致敏感而昂贵的芯片使用，由于存在外部接口的浪涌而遭到损坏的风险也在增长，所以ESD保护就显得尤为重要。
-
自动轮循
自带轮巡功能，可根据用户需求进行轮循切换 ，用户可设置轮巡开关、轮巡时间与轮巡通道等参数，满足您的各种显示需求。提供最多32个用户自定义的输出通道配置方案，并可随时对方案进行储存与调用，一键切换到您所保存的显示状态。
规格参数
产品型号
XW-SD0404
输入路数
4路
输出路数
4路
带宽(速率)
2.95Gbps
视频接口
BNC（可加嵌音频）
信号传输延时
5ns(±1ns)
切换速度
≤100ns（无缝切换）
控制方式
面板/遥控/串口（软件）/网络（选配）
串口参数
控制接口：DB9/波特率与协议波特率：9600/数据位：8位/停止位：1位，无奇偶校验位 / 串行控制口结构：2=TX，3=RX，5=GND
TCP/IP参数
接口：RJ45/网络控制协议：UDP;TCP/IP
支持分辨率
1080P60向下兼容
电源
100VAC~240VAC, 50/60 Hz
输出功率
100W
存储环境温度
-20°C~+60°C
工作温度
0℃-50℃
相对环境湿度
5%~75%
产品重量
约5Kg
产品规格
标准19寸机架式（1U）
备注：
*以上页面中的产品图片及屏幕内容仅作示意参考;
*实物产品效果（包括但不限于外观、颜色、尺寸）和屏幕显示内容（包括但不限于背景、UI、配图）可能略有差异，请以销售实物为准;
*为提供尽可能准确的产品信息、规格参数、产品特性，讯维可能实时调整和修订以上页面中的文字表述、图片效果等内容；
*由于产品批次和生产供应因素实时变化，如遇确有进行上述修改和调整必要的情形，恕不专门通知；
*如你未能在本网站找到想要的型号及产品，请咨询我们客服人员;
*借助讯维产品、应用方案，您可以获得比其他公司更全面、更有效的方式来协助和管理您的工程，并降低工程中重复建设及品质的风险。
*讯维可量身为您定制开发产品，也可为 OEM 渠道商提供中性包装产品及服务;
*讯维销售服务热线：400-6269-808
本产品通过CCC、CE 合格评定
